Aquí se tieneun ejemplo de diagrafía donde se han empleado empleando 4 sondas normales : 8'', 16'', 32'' y 64''. Podemos observar :

• A la izquierda : Las curvas de las 4 normales en un pozo sin entubar
• En el centro : Las curvas de las 4 normales en el mismo pozo con entubación de PVC.
• A la derecha : Las curvas de las 4 normales en el mismo pozo con la corrección del efecto del entubado.

Ejemplo de diagrafía electrica( EPFL-Switzerland)
(IGL documento)

Una corrección suplementaria ha de efectuarse cuando la relación Ra /Rm es superior a 2.

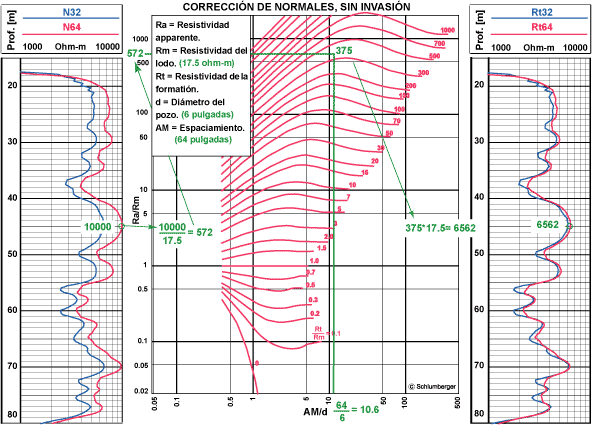

Ejemplo de corrección des normales
(documento Schlumberger).
