En el caso general, se obtiene un potencial positivo en frente de las formaciones arcillosas y un potencial negativo en frente de la formación porosa o permeable, el circuito se cierra a través del lodo (se supone que el lodo es menos salino que el agua contenida en la formación y que por consiguiente Rmf > Rw).

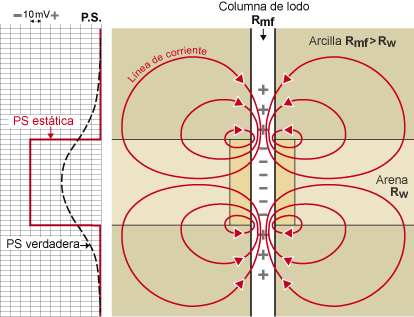

Distribución esquemática de las corrientes de PS
(la curva de trazo discontinuo corresponde al registro real mientras que
la curva de
trazo continuo representa el voltaje teórico llamado P.S. estático
o P.S.S.)
En realidad el voltaje registrado es casi siempre inferior al voltaje teórico (P.S.S.) que puede ser calculado de la forma siguiente:
| con : Rmfe = Resistividad equivalente del filtrado, es decir la resistividad que tendría el filtrado si no hubiera nada más que NaCl en solución. Rwe = Resistividad equivalente del agua de la formación K = Constante que tiene en cuenta la temperatura 0.133 T(°F) + 61 |
