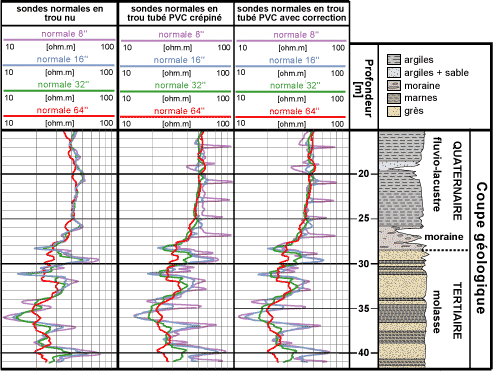

Voici un exemple de diagraphies utilisant 4 sondes normales : 8'', 16'', 32'' et 64''. Nous pouvons observer :

• a gauche : les courbes des 4 normales dans un forage sans tubage
• au centre : les courbes des 4 normales dans le même forage avec un tubage en PVC crépiné
• a droite : les courbes des 4 normales dans le même forage avec correction de l'effet du tubage (corrections calibrées pour les sondes de l'Institut de Géophysique de l'Université de Lausanne)

Exemple de diagraphies à l'aide des sondes normales sur le site de l'EPFL, Suisse
(document IGL)

Une correction supplémentaire doit être effectuée dès que le rapport R_a/R_m est supérieur à 2.

Exemple de correction des normales
(document Schlumberger).

Télécharger Correction des normales (abaque 8).
